我們進行電子實驗或是焊接電路時，需要借助儀器幫忙檢查零件和線路，萬用電錶（Multimeter）就是你其中一位不可或缺的夥伴。說是「萬用」，因為只要一部在手，便能輕易讓你診斷電路故障或得到零件參數。萬用電錶又稱三用電錶，主要功能是量度電阻值、電流和電壓，有些萬用電錶亦可測出電容值、電感、訊號頻率、分貝、電晶體的腳位和增益等（圖一）。它們的功能如此多樣，但入門級價格相宜，數十港元便可購得。
萬用電錶按數值顯示方法分為類比（指針）和數位（數字）兩類（圖二及三）。類比式根據指針在錶盤上偏轉的幅度量度，數位式則直接從 LCD、LED、OLED 等顯示屏顯示數字，準確度高。類比式結構涉及機械部份，加上只憑肉眼看出指針停在刻度尺上的大概位置判斷數值，測量的精確度比數位式為低，讀取數值時也較不方便，使用前又要先進行歸零校正（Zero Correction）。故此類比式萬用電錶的地位亦逐漸被數字式萬用電錶所取代。
 （圖一）可測量電晶體腳位及增益的萬用電錶面板 |

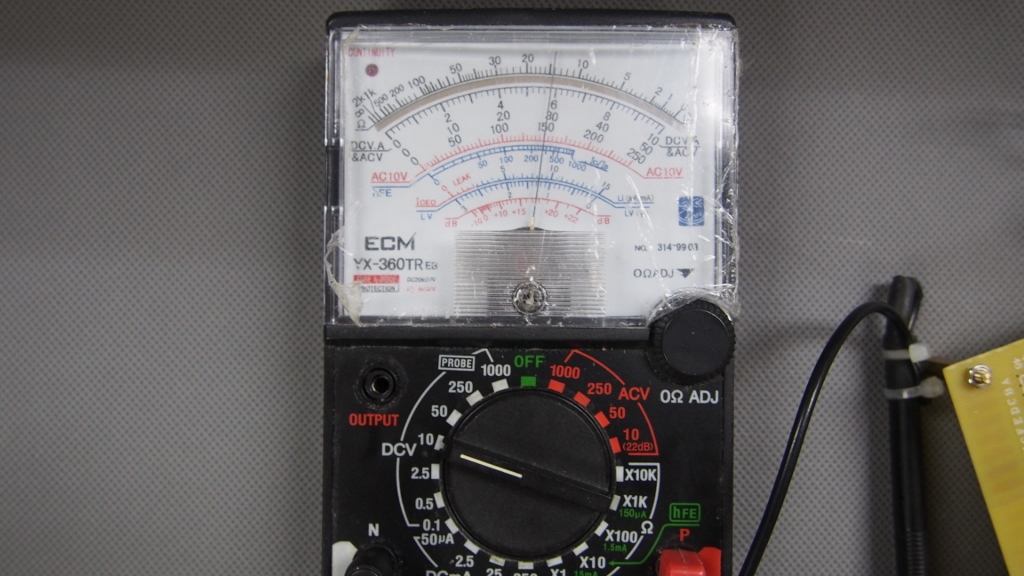

 （圖二）類比（指針）式萬用電錶 |
 |
|
（圖三）數位（數字）式萬用電錶
|
或許你已經有使用萬用電錶的經驗，不過你真正了解正確的測量步驟和手法嗎？錯誤操作不但傷害工具，也會影響所量的數值準確度。以下使用類比式萬用電錶作示範，讓你重溫一般的量度方法。
歸零校正
正式使用類比式萬用電錶前，應先進行歸零校正，使測值準確。方法是先察看指針是否在左端 DCV, A & ACV 刻度尺的零位上，如有偏移，用一字型螺絲批在零調裝置上微調（圖四及五）。校正可在未開啟電錶時進行。
 |
|
（圖四）進行歸零校正
|
 |
|
（圖五）歸零校正後指針在 DCV, A & ACV 刻度尺的零位
|
量度電阻值的方法
電阻上的色環已告訴我們它的阻值大小和誤差率，但若然你對著一條條的顏色茫然沒頭緒，不懂看也不懂換算，此時用萬用電錶測量便可瞬速解決問題。
量度電阻精確的阻值必需單獨一枚量度，決不能在複雜的電路中量度，甚或在接上電源的電路中量度，因為這不單導致有錯誤讀數，亦可能引致電錶燒毀（見註一）。另外，若不知道電阻值大約範圍，先把功能範圍選擇開關撥至歐姆檔（Ω）中的最大倍率檔位量起，以圖中的電錶為例是 X10K 檔（圖六）。
 |
|

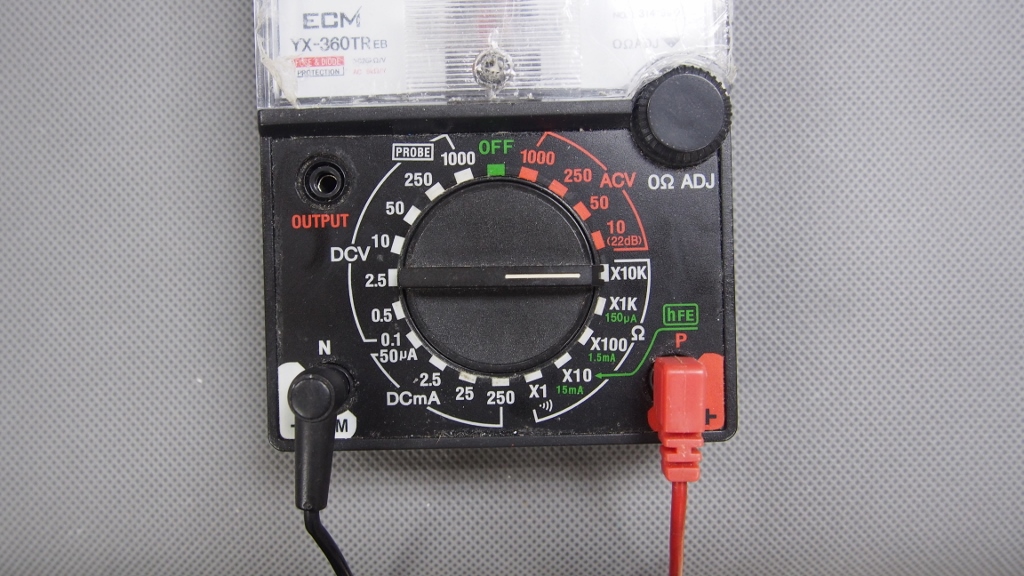

（圖六）切換到測量電阻的 X10K 檔
|
每次切換歐姆檔位後需進行零歐姆調整，才再正式測量阻值。用一隻手將紅黑錶針相碰，另一隻手轉動調校調零旋扭（0 Ω ADJ）（圖七），直至指針指向歐姆刻度尺最右端的 0 Ω 位置（圖八）。
 |
|
（圖七）進行零歐姆調整
|
 |
|
（圖八）零歐姆調整完成
|
我們把待測電阻兩端接至錶針上（圖九 A 及 B）。注意！兩手不能同時接觸電阻兩端（圖十），因為這個姿勢等於人體內阻和待測電阻並聯，量出的阻值便不準確。
 |
|
（圖九 A）錶針放在電阻兩端測量
|
 |
|
（圖九 B）另一個可接受的測量姿勢，手按在錶針和電阻其中一端
|
 |
|
（圖十）錯誤的測量姿勢
|
接著留意指針指向的刻度。本例子指針停在 W 刻度尺上 1 多些許，乘以倍率 X10K，換算出電阻值稍高於 10 kW（圖十一）。因右端刻度太擠看不清楚，如要進一步讀出較準確的數值，可將倍率檔下調一級（X1K 檔）。經零歐姆調整後再次量度，此時指針將指向較大讀數（較接近錶盤中間）的位置，亦較易看出阻值約 11 kW（圖十二）。若將倍率檔再下調一級（X100 檔），不難想到指針指向更大讀數（靠刻度尺左端），但是亦不易讀取準確數值。
 |
|
（圖十一）在 X10K 檔位所量出的電阻值
|
 |
|
（圖十二）在 X1K 檔位所量出的電阻值
|
事實上，這枚電阻阻值為 12 kW，電阻的誤差率和萬用電錶靈敏度將影響最後讀數。我們可以多量幾次得出較可靠的數值，如使用數位式萬用電錶則方便多了，經一次測量便可（圖十三）。
 |
| （圖十三）使用數位式萬用電錶量得的電阻值 |
量度直流電壓的方法
要量度電路兩端的直流電壓，萬用電錶需和電路作並接式使用。先把功能範圍選擇開關撥向檢測直流電壓（DCV）的適當檔位，檔位上的數值表示可測量的最大電壓值。與量度電阻值做法相似，如不確定待測電壓的大約值，建議先從最大的檔位開始測量。本例子測量輸入電壓，因已知道兩端電壓範圍在 2.5 -10 V 之間，所以將檔位切換至 10，然後將紅黑錶針放於電路兩端（圖十四）。
（注意：在量度電壓或電流時，不論交流或直流，為防止觸電，手部不應接觸測量棒金屬部份。）
 |
|
（圖十四）測量直流電壓值時錶針的接法
|
有時在接上錶針後會看到指針向逆時針轉動，離開刻度尺範圍（圖十五），表示正（紅針）負（黑針）極倒轉了，需要將錶針對調再量度。如使用數位式萬用電錶，則不用再測量，而電壓值以負數表示。
 |
|
（圖十五）量出負電壓值的情況
|
從 DCV, A & ACV 刻度尺（最大量程為 10）上看到指針停在刻度約 5.8，表示量出的電壓為 5.8 V（圖十六）。
 |
|
（圖十六）所量得的直流電壓約 5.8 V
|
量度直流電流的方法
量度電流時，萬用電錶需和電路應作串接式使用。與量度直流電壓相近，將功能範圍選擇開關撥向檢測直流電流（DCmA）的適當檔位，或先從最大檔位開始測量，例如 250 檔位表示最大可測出 250 mA（圖十七），最後從 DCV, A & ACV 刻度尺讀取電流值（圖十八）。注意若將紅黑錶針對調，會量出負電流值。
 |
|
（圖十七）測量直流電流時的錶針接法，留意萬用電錶需和電路應作串接式使用
|
 |
|
（圖十八）量出直流電流約 30 mA
|
類比式萬用電錶的操作已大致說明，只要多加練習便能熟習測量過程。電錶使用完畢後，請把開關關掉，即將檔位轉至 OFF，以免過於耗電。如電錶沒有 OFF 檔，可置於 ACV 檔的最大檔位。在實際使用時有疑問，請翻閱使用說明書。各位亦可在網上搜尋進階的操作方法和其他參數的測量步驟，在此不作詳述。
註：
1. 類比式萬用電錶有內置電池，一般在量度歐姆檔時才會使用，因為電阻是被動零件，不能產生電流驅動電錶指針。如外加電源，有可能燒毀電錶。
2. 測量未知的電壓或電流值，如先用低檔位量度，有機會因超過量度範圍，令針指迅速撥轉，繼而損毀電錶。安全做法是從高檔位開始測量，再因應情況切換較低檔位。
3. 交流電壓 / 電流的量度方法與直流電壓 / 電流相同，需先選擇適當的交流測量檔位。有些價格較貴的數位式萬用電錶有自動選擇檔位功能，然而要略需等待顯示測量數值。
4. 並非每台電錶也有交流電的檔位，若你有測量交流電的需求，購買電錶時請注意商品的規格說明。
